Εναλλάκτης θερμότητας τιτανίου
Πλεονέκτημα τιτανίου: ανθεκτικό στα ιόντα χλωρίου
Τύπος: εναλλάκτης θερμότητας κελύφους και σωλήνα
Υλικά: Τιτάνιο Gr2 και πλάκα από χάλυβα με εκρηκτική επένδυση τιτανίου
Μέθοδος σύνδεσης σωλήνα και φύλλου σωλήνα: συγκόλληση αντοχής και διόγκωση πάστας
Τεχνική σημείωση: συγκόλληση τιτανίου
Εισαγωγή προϊόντος
Οι εναλλάκτες θερμότητας κελύφους και σωλήνων τιτανίου από τιτάνιο και κράματα (συνήθως Gr2 και Gr12) είναι ιδανικοί για χρήση σε εργοστάσια χημικής επεξεργασίας, εγκαταστάσεις παραγωγής χλωρίου, μονάδες ανάκτησης θείου, εγκαταστάσεις επεξεργασίας υδρογονανθράκων, διαδικασίες αφαλάτωσης, παραγωγή ενέργειας και πολλές άλλες εφαρμογές. Θα πρέπει να λειτουργεί σε ξινές και/ή συνθήκες υψηλής θερμοκρασίας. Σε αυτές τις εφαρμογές, το τιτάνιο αναγνωρίζεται ως το ιδανικότερο υλικό. Αυτό συμβαίνει επειδή μπορεί να αποτρέψει τη διαρροή που προκαλείται από τη διάβρωση της γραμμής παραγωγής και είναι εύκολο να διατηρηθεί αργότερα και μπορεί να λειτουργήσει για δεκαετίες.
Χαρακτηριστικά
Η αντοχή στη διάβρωση του μετάλλου τιτανίου οφείλεται στο σταθερό, προστατευτικό και ισχυρά προσκολλημένο φιλμ οξειδίου. Αυτή η μεμβράνη σχηματίζεται αμέσως όταν μια φρέσκια επιφάνεια εκτίθεται στον αέρα ή την υγρασία.
Η αντίσταση στη διάβρωση του τιτανίου σε υγρό αέριο χλώριο και διαλύματα που περιέχουν χλωρίδιο είναι ο κύριος λόγος για τον οποίο το τιτάνιο χρησιμοποιείται ευρέως στη βιομηχανία. Το τιτάνιο χρησιμοποιείται ευρέως σε εγκαταστάσεις χλωριούχων αλκαλίων, σε εξοπλισμό λεύκανσης χαρτοπολτού και χαρτιού, σε πεδίο αναγέννησης οξέος και αφαλάτωσης θαλασσινού νερού και σε σταθμούς ηλεκτροπαραγωγής.
περιγραφή προϊόντος
Είδος | Πλευρά σωλήνα | Πλευρά κελύφους |
Εργασιακή πίεση | 0.19Mpa | 0.072Mpa |
Πίεση σχεδιασμού | 0.21Mpa | 0.08Mpa |
Θερμοκρασία εργασίας | 105 μοίρες | 115 μοίρες |
Θερμοκρασία σχεδιασμού | 105 μοίρες | 115 μοίρες |
Μεσαίο | θαλασσινό νερό | ατμό ή συμπυκνωμένο νερό |
Μέγεθος | 38×1,2 χλστ | 6/35×1330 χλστ |
Υλικά | gr2 συγκολλημένος σωλήνας τιτανίου | Πλάκα από χάλυβα τιτανίου με εκρηκτική επένδυση GR2/S31603 |

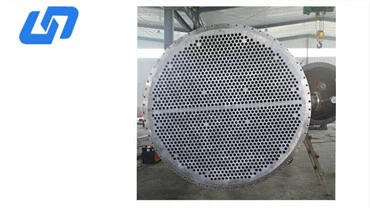

Συγκόλληση Τιτανίου
Τα υλικά επιλέγονται σύμφωνα με τα πρότυπα ASTM ή GB και συγκολλούνται σε ειδικό περιβάλλον εργασίας με σταθερό έλεγχο θερμοκρασίας και ειδικές αυτόματες μηχανές συγκόλλησης. Η κατασκευή αυτού του εναλλάκτη θερμότητας κελύφους & σωλήνα πραγματοποιείται σε ένα ειδικά σχεδιασμένο συνεργείο λαμβάνοντας υπόψη τη θερμοκρασία, όταν ο ανεπαρκής χειρισμός μπορεί να προκαλέσει δυσάρεστες χημικές αντιδράσεις κατά τη συγκόλληση.
Το τιτάνιο έχει μερικές ιδιότητες που παίζουν κρίσιμο ρόλο στη διαδικασία συγκόλλησης.
(1) Έχει μικρότερη πυκνότητα από τα περισσότερα μέταλλα
(2) Δεν είναι τόσο ελαστικό όσο άλλα μέταλλα
(3) Το τιτάνιο έχει υψηλότερο σημείο τήξης από τα περισσότερα άλλα μέταλλα που χρησιμοποιούνται στη συγκόλληση
(4) Είναι ένα εύκολα αντιδραστικό υλικό και μολύνεται εύκολα
(5) Δεν είναι τόσο όλκιμο όσο ο ανοξείδωτος χάλυβας.
Επιθεώρηση
1. Ο εναλλάκτης θερμότητας τιτανίου κατασκευάζεται, δοκιμάζεται και γίνεται αποδεκτός σύμφωνα με τις τεχνικές απαιτήσεις της κατασκευής δοχείων από χάλυβα χημικών για εναλλάκτες θερμότητας με κέλυφος και σωλήνα.
2. Η απόκλιση της εξωτερικής διαμέτρου του σωλήνα ανταλλαγής θερμότητας τιτανίου είναι ±0,15 mm και η απόκλιση του πάχους του τοιχώματος είναι ±0,12 mm.
3. Ο σωλήνας σύνδεσης και το κέλυφος πρέπει να είναι πλήρως συγκολλημένοι. Ο συνδετικός σωλήνας και το εξωτερικό τοίχωμα του κελύφους θα πρέπει να αποφεύγουν τις αιχμηρές γωνιακές μεταβάσεις αλλά θα πρέπει να χρησιμοποιούν μεταβάσεις φιλέτου R. Οι συγκολλήσεις μεταξύ των σωλήνων σύνδεσης, του κελύφους και του οπλισμού θα πρέπει να επιθεωρούνται με ανίχνευση μη καταστροφικών ελαττωμάτων.
4. Η συγκόλληση TIG χρησιμοποιείται για τη συγκόλληση τιτανίου και το σύρμα συγκόλλησης είναι gr2.
5. Η σύνδεση μεταξύ του σωλήνα ανταλλαγής θερμότητας και του φύλλου σωλήνα είναι συγκολλημένη με διαστολή και αντοχή. Η συγκόλληση μεταξύ του σωλήνα ανταλλαγής θερμότητας και του φύλλου σωλήνα θα πρέπει να ελεγχθεί για διείσδυση και το επίπεδο PT-I είναι κατάλληλο.
6. Μετά τη διαστολή του σωλήνα ανταλλαγής θερμότητας, θα πρέπει να πραγματοποιηθεί δοκιμή πίεσης νερού. Αφού πιστοποιηθεί η δοκιμή πίεσης, οι λεκέδες νερού πρέπει να αφαιρεθούν και, στη συνέχεια, το άκρο του σωλήνα πρέπει να σφραγιστεί και να συγκολληθεί.
7. Η βαφή, η συσκευασία και η μεταφορά αυτού του εξοπλισμού πραγματοποιούνται σύμφωνα με τους σχετικούς κανονισμούς για την επίστρωση δοχείων πίεσης και τη συσκευασία μεταφοράς.
8. Μετά την κατασκευή του εξοπλισμού, οι συγκολλήσεις από ανοξείδωτο χάλυβα και τιτάνιο πρέπει να καθαριστούν από λεκέδες λαδιού και να τουρσιωθούν και να παθητικοποιηθούν. Για το τμήμα ανθρακούχου χάλυβα, εφαρμόζονται 2 στρώσεις αστάρι και 1 στρώση top coat μετά την αφαίρεση της σκουριάς.
9. Ο προσανατολισμός του ακροφυσίου και του στηρίγματος υπόκειται στην κάτοψη και το στήριγμα συγκολλάται επί τόπου. Το φρεάτιο πρέπει να ανοίγει πλάγια.
